KOMPRESÖRLERDE VERİMLİLİK ÖLÇÜMÜ
Kompresörünüz verimini hesaplayabilmek için ürettiği hava miktarını ölçerken, tükettiği enerjiyi de eş zamanlı olarak ölçmeli ve aynı kayıt cihazına kaydetmelisiniz. Böylece kompresörün girdisi olan enerji (kWh) ile çıktısı olan basınçlı hava miktarı (m3) gerçek saha koşullarında ölçülerek mukayese edilir.
Üretilen hava [m3] ve harcanan enerjinin [kWh] aynı periyotta ölçülmesi, kompresörün spesifik enerjisini [kWh/m3] hesaplamayı sağlar. Spesifik enerji bize birim basınçlı hava maliyetini hesaplama imkânı verir. Basınçlı hava üretmek işletmelerin en büyük maliyetlerinden olduğu için, zamanla verim kaybedecek kompresörlerin performansını izlemek çok önemlidir. Bu sayede bakımların ve ortam koşullarının kompresör performansına etkisini izleyip zaman içinde gelişecek komplikasyonlara karşı önlem alınmış olur. Böylece kompresör vida verimi, filtrelerdeki basınç farkı gibi parametreler işletmenin kontrolünde kalır.
İhtiyaçlarınız için detaylı bilgi almak ve ürün seçimi desteği için bize ulaşın!
ne öneriyoruz ?
VX 570 - Vortex debi sensörü

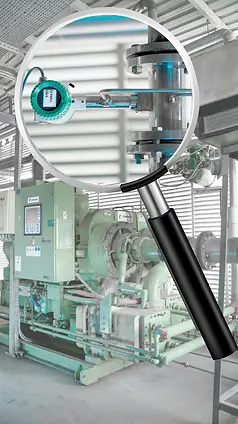

Yüksek hassasiyete sahip VX 570 vortex debimetre kompresör çıkışı ıslak basınçlı hava ölçümü için uygundur. Doğru seçilen vortex debimetrelerle %1 ölçüm hassasiyetinde ölçüm yapılabilir. Kompresör debisini (free air delivery – serbest hava verimi) FAD standartlarında ölçmek için gerekli basınç ve sıcaklık düzeltmesini yapmak üzere entegre basınç ve sıcaklık sensörüne sahiptir. CS Instruments datalogger ve analiz yazılımlarına kolayca bağlanabilir.
VX 570 debimetrenin avantajları:
- 2 m/s akış hızlarından başlayan hassas ölçümler
- İçeriği bilinmeyen/değişken gaz kompozisyonları ve karışım gazlar için uygun
- Sıvı ve buhar ölçümleri için uygun
- Robust alüminyum mahfaza ile zorlu endüstriuel koşullar için ideal
- Gerçek hacimsel debi ve kütlesel debiyi ölçer
- Entegre basınç ve sıcaklık kompanzasyonu sayesinde doğrudan hacimsel debiyi ölçer
- İnovatif ölçüm prensibi farklı akışkanlarda hassas ölçümü garanti eder
- Hızla değişen sıcaklık ve basınç koşullarına ve yüksek kapasitedeki akışlara uygundur
- Hareketli parçası yoktur, bakım gereksinimi düşüktür
- Agresif ortamlara dayanıklı – akışkana temas eden tüm parçalar paslanmaz çelik
- Referans titreşim ölçümü sayesinde titreşim filtreleme özelliği
ds 500 - akıllı ekran kaydedici
DS500 akıllı veri kaydedici, PLC, HMI datalogger ve yazılım özelliklerini bir araya getiriyor. Tüm CS Instruments sensörleri önceden tanınmış bir şekilde DS500’e bağlanabiliyor. Bunun yanında harici Modbus RTU ve analog sensörler de DS500’e bağlanabilir. 7” panelinde tüm ölçüm değerlerini tablo ve grafik halinde görebilirsiniz. Ayrıca gerekli sensör konfigürasyonu da ekrandan yapılarak devreye almayı kolaylaştırır. Standart ethernet bağlantısı sayesinde DS500’ü işletme networküne bağlamak çocuk oyuncağıdır. Ayrıca tüm ölçüm parametrelerine alarmlar tanımlanabilir. Bu sayede örneğin normalden fazla akım çeken bir kompresörü anında fark edip arıza yaşamadan sorun çözümü aşamasına geçebilirsiniz.
Bu çok yönlü mobil cihaz ile; basınçlı hava tüketimi veya nem oranı gibi geleneksel ölçümlerin yanı sıra karmaşık ölçüm çalışmaları da gerçekleştirilebilir. DS 500 PM mobil cihaz ile DIN ISO 50001 standardına uygun bir enerji analizi yapmak çocuk oyuncağıdır.
Net ve basit kullanım özellikleri sayesinde, örneğin enerji tüketimi (kW / kWh) ve kompresör verimi (m³ / m³/saat) aynı anda ölçülerek basınçlı hava maliyeti analizi yapılabilir. Entegre aktif güç sayaçlı veri kaydedici, denetçiler ve servis teknisyenleri tarafından kullanım için idealdir.
CS PM 5110 elektrik / aktif güç sayacı
Elektrik panosuna ya da kompresöre bağlanmaya uygun CSPM5110 enerji analizörü 1200 kW güce kadar (2000A) enerji ölçümü için uygundur. CS Instruments datalogger cihazlara doğrudan bağlanan PM5110 aktif güç, aktif enerji, gerilim ve akımın yansıra reaktif güç ve görünür güç gibi değerleri de ölçer. Böylece basınçlı hava maliyetinin kaynağı olan enerji parametreleri kayıt altına alınmış olur.
- Aktif güç [kW]
- Görünür güç [kVA]
- Reaktif güç [kVar]
- Gerçek Enerji [kWh]
- cos phi
CS BASIC ANALİZ YAZILIMI
Debi, güç, basınç gibi ölçülen ve kaydedilen kompresör parametrelerinin kullanıcının bilgisayarına basit ve işlevsel raporlar halinde gelmesi gerekir. Bunun için analiz yazılımı CS Basic DS500 ile ethernet üzerinden haberleşerek canlı ve kaydedilmiş ölçüm parametrelerini renkli grafikler, zamana bağlı raporlar halinde PC’ye getirir. Bu sayede geçmişe dönük kayıtlar yeknesak raporlar halinde tutulur, detaylı incelenmek istenen parametre istenilen zaman aralığında detaylı görülebilir. Tüm maliyet ve bakım parametreleri tek ekranda izlenebilir ve raporlanabilir hale gelir.
